エーシックス社 EtherCAT P One Cable ソリューション

2018.12.13


EtherCATデータラインと2つの24V DC/3A電源を備えたEtherCAT P One Cableソリューションを使用して、EtherCATネットワーク設定を簡素化


エーシックス社のEtherCATスレーブ・コントローラ AX58100は、2つのファストイーサネットPHYを内蔵し、 SPIマスタ、PWM/ABZ/ホールエンコーダ、デジタルI/Oなどのインターフェイスを使用して、 シンプルなデザインとコスト効率の高いEtherCATスレーブ・コントローラ・ソリューションを提供します。 EtherCAT P One Cableソリューションを実装することにより、EtherCATネットワーク環境の設定を更に簡素化できます。

EtherCAT P (EtherCAT + Power) One Cable ソリューション

EtherCATネットワークのセットアップを簡素化するため、EtherCAT Technology Group(ETG)は2016年に新しいEtherCAT P規格を発表しました。 これは、データ伝送だけでなく、電気的に分離された個別に切り替え可能な2つの24V DC/3A電源(Us:システムとセンサー向け、Up:アクチュエータ周辺向け) を標準的な4線式産業用イーサネットケーブルで伝送する規格です。2つの24V DC/3A電源(UsおよびUp)は、 EtherCAT PデバイスのEtherCAT Pイーサネット磁気電源回路を通してデイジーチェーン接続(カスケード接続)されています。

EtherCAT Pは100%EtherCAT互換で、100Mbps全二重、オンザフライ処理、 クロック、フレキシブル・ネットワーク・トポロジ(スター/ライン/ツリー)などのEtherCATのすべての機能をEtherCAT P デバイスは有しています。

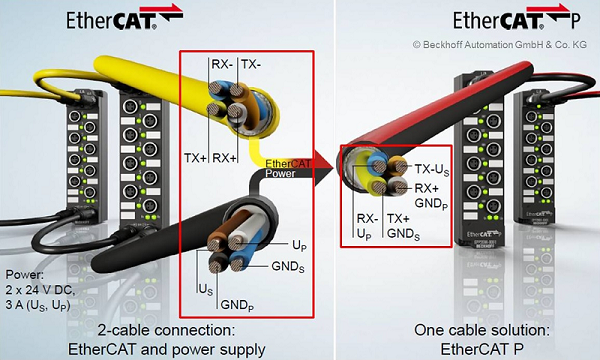

図-1. EtherCAT P One Cable Solution (with EtherCAT data lines and two 24V DC/3A power supplies)

EtherCAT P One Cableソリューションを使用してEtherCATネットワークのセットアップを簡素化

一般的なEtherCATアプリケーションでは、各EtherCATシステムボード、センサ、およびアクチュエータに別々の電源が必要です。 ユーザはEtherCATネットワーク環境を設定するために、より多くの時間と設置スペースが必要となります。 EtherCAT Pケーブルを使用すると、各EtherCATシステムボード、センサー、 およびアクチュエータは、EtherCAT Pケーブルから必要な電力を直接得ることができます。 ユーザはEtherCAT Pネットワーク環境をより簡単に設定することができ、設置スペースを小さくすることができます。 EtherCAT Technology GroupのWebサイト( https://www.ethercat.org/en/ethercat-p.html)から、 最新のEtherCAT P標準仕様および実装ガイドを入手する事が出来ます。


図-2. AX58100 EtherCAT P One Cable Solution
